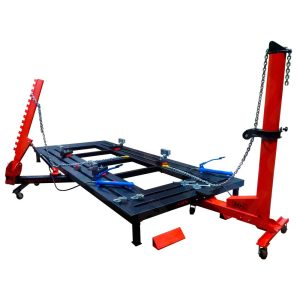

Комплект оборудования для правки рам грузовых автомобилей Optima

Описание

Комплект поставки включает полный набор оборудования и аксессуаров для монтажа и эксплуатации системы правки рам грузовых автомобилей.

В состав входят:

1. *Комплект фиксации рам AL (КФР) — 1 шт.

2. Комплект пластин упоров универсальный (размер 250×10; 20; 30; 48) — 1 шт.

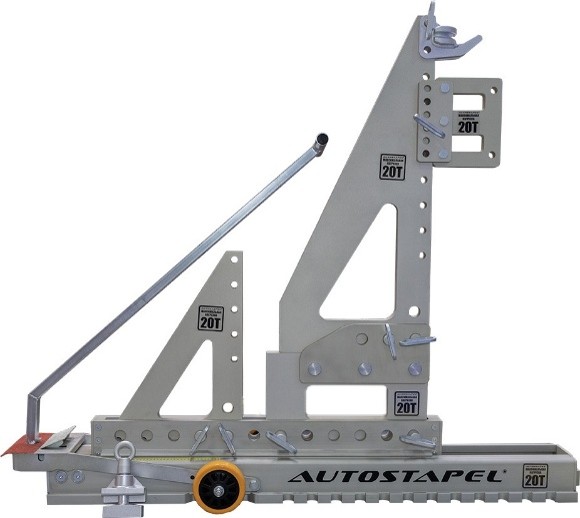

3. Горизонтальный гидравлический пресс 20 т (NSFB/ГГП 20т.) — 1 шт.

Комплектация пресса:

Анкерный фиксатор — 2 шт.

Штифт-фиксатор (Ø35×120 мм) *AL — 6 шт.

Штифт-фиксатор (Ø20×100 мм) *AL — 2 шт.

Ручка для перемещения — 1 шт.

4. Упорная площадка 225 (СТ600–1000) — 3 шт.

5. Вертикальный гидравлический пресс 20 т (NSFB/ВГП-20т.) — 2 шт.

6. Силовая струбцина малая 10 т (ССМ 10т.) — 1 шт.

7. Силовая струбцина 25 т (СС 25т.) — 1 шт.

8. *Набор гидравлики для правки рам 20 т AL+St (NSFB/НГ20) без пневмопедали — 2 шт.

Комплектация одного набора:

Удлинитель 150 мм

Удлинитель 300 мм

Удлинитель 450 мм

Удлинитель 600 мм

Пресс-головка V-образная для ГЦ 20 т

Пресс-головка клиновидная для ГЦ 20 т

Промежуточный сегмент для ГЦ 20 т (NS*B/ГЦТ20/ПРСГЦ)

Упорная площадка

Пресс-головка рифлёная для ГЦ 20 т

Наконечник нижний ГЦ 20 т

Гидроцилиндр 20 т, ход штока 200 мм

9. Гидроцилиндр телескопический 30 т (ход штока 54), подхват 64 мм — 1 шт.

10. Анкерный ролик 10 т (NSFB/ВГП/АНКР10) — 2 шт.

11. Опорная площадка (NSFB/НГ20/ОППЛ) — 2 шт.

12. Цепь для вытягивания 10 т, 4000 мм (NS*B/ВГП/СБ/ЦДВ10-4000) — 2 шт.

13. Гидроцилиндр стяжной 20 т — 1 шт.

14. Цепь для вытягивания 20 т, 4000 мм (NS*B/ВГП/СБ/ЦДВ20-4000) — 2 шт.

15. Упор V-образный магнитный (для силовой струбцины мод. ССБ 10т.; СС 20т.) — 1 шт.

16. *Упор гидроцилиндра 20 т AL (NSFB/ГСУ/СТ1000/УПГ20) — 1 шт.

17. Комплект угловых упоров 75×105 (для силовой струбцины мод. СС 20 т) — 1 шт.

18. Упор поворотный t10 (NSFB/ВГП 20т верхний) — 2 шт.

19. Распорка цилиндрическая регулируемая AL (NSFB/ВГП/ГЦ/РЦР*AL150-210) — 2 шт.

20. *Горизонтальный силовой упор AL+St (NSFB/ГСУ-20т) — 2 шт.

21. Электрогидравлическая насосная станция на 4 выхода, с ПУ на тележке (NS*B/ГП/ВП/СБ/ЭНС4) — 1 шт.

22. Рама модульная 16,5×5 м, 20Б1 — 1 шт.
